WF600G-YZ35為高精度大流量分裝泵，135高強度泵頭適應高壓大流量輸送環境，壽命長，超低剪切，可實現1.5bar壓力內的線性流量；同時適配#73、#82軟管，WF600G采用免維護直流電機伺服驅動，閉環控制，運行平穩；機箱使用鋁合金金屬材質，表面特殊涂層，耐磨、耐刮、防腐蝕；WF600G多種控制方式，內含RS485接口可多臺泵連接控制；
WF600G-YZ35蠕動泵專用于液體分裝、油墨傳輸?shù)阮I域；機殼表面有特殊涂層，便于清潔防腐；具有裝量設定、時間設定、回吸角度設定、裝量校驗、排空、記錄產量、掉電記憶、無瓶止灌以及批量分裝功能。

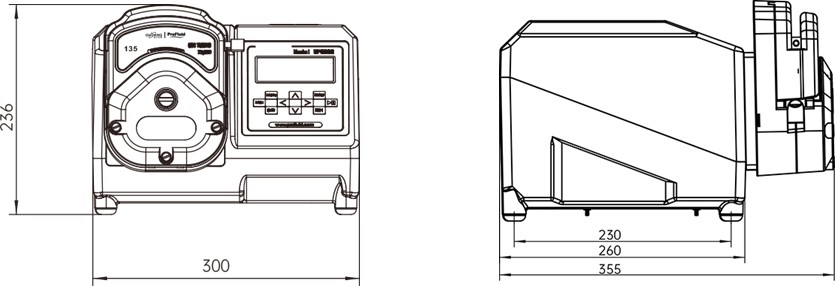

外形尺寸
大流量 超低剪切 1.5bar線性流量
? 表面特殊涂層，便于清潔及防腐
? 適應高壓環境，大流量輸送
? 閉環控制，運行平穩
? 多種控制方式
技術參數
技術參數 | |
型號 | WF600G-YZ35 |
轉速范圍 | 10-600 rpm |
分辨率 | 0.1 rpm |
裝量推薦 | 100 ml、300 ml、500 ml、1,000 ml、5,000 ml |
調節方式 | 按鍵調節 |
驅動模式 | 直流無刷驅動 |
顯示方式 | LCD液晶顯示 |
外控接口 | 遠程自動控制機4-20 mA),(0~10 V),干觸點啟停 |
適用軟管 | #73、#82 |
通訊方式 | RS-485接口，ModBus RTU協議 |
適用電源 | AC220V/110V (±10%) 50/60 Hz |
功耗 | ≤115 W |
工作環境 | 工作溫度0-40 ℃，相對濕度小于等于80% |
等級 | IP65 |
外殼 | 鋁壓鑄外殼，表面特殊涂層，利于表面清洗且防腐 |
外形尺寸 | 300 mm x 355 mm x 236 mm |
重量 | 9.7 kg |

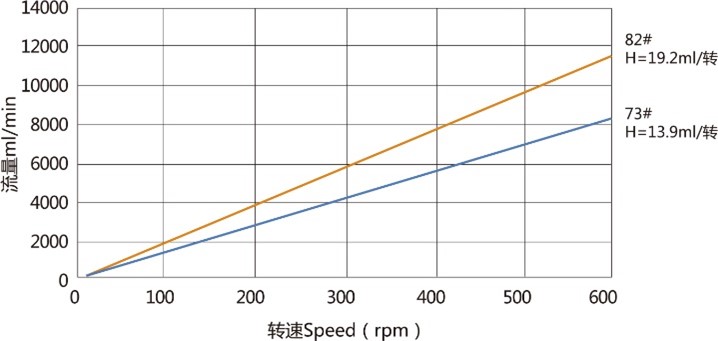

流量曲線圖
超低剪切力
135泵頭的不銹鋼三滾軸設計，使其具有更低的剪切、更高的精度和使用
專為液體灌裝設計

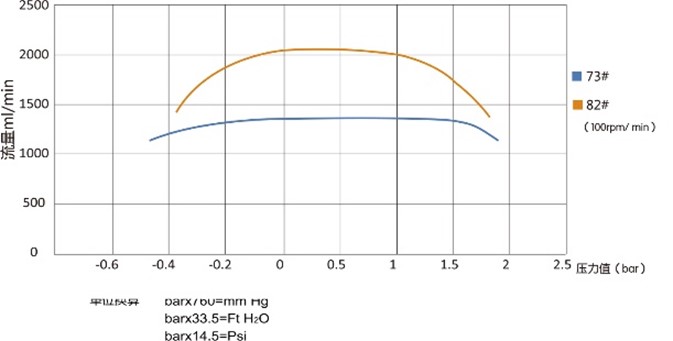

135泵頭可在壓力范圍內實現線性流量
灌量推薦轉速及精度
裝量 | 最佳轉速 | 灌裝時間 | 精度 |
100 ml | 177 rpm | 1.5 s | ≤±0.5% |
250 ml | 288 rpm | 2 s | ≤±0.5% |
500 ml | 532 rpm | 4 s | ≤±0.5% |

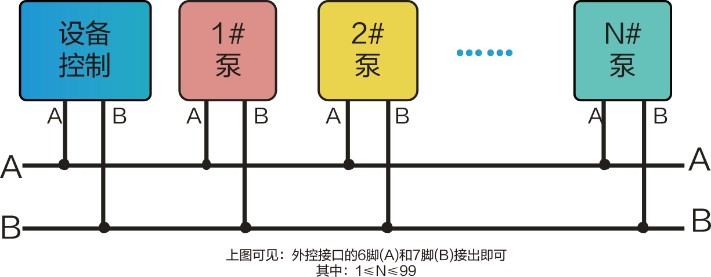

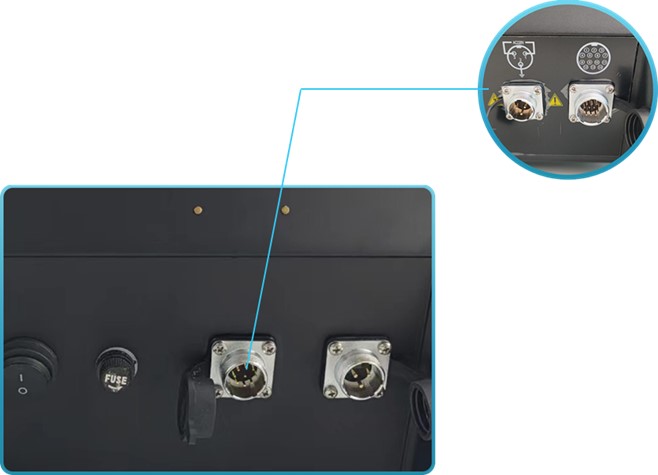

外控接口 & 多臺泵接線方式
① .管腳 +5V.供外設使用電流<100mA
② .GND，公用地線
③ F/R，轉動方向控制信號
④ +12V，供外設使用電流<100mA
⑤ lin,電流輸入(4~20mA),控制轉速(流量 )
⑥ ⑧. A.RS485通訊A端
⑦、⑨.B.RS485通訊B端.GND，公用地線
⑩.REM,模擬量使能口/有瓶信號接入口
.S/S，觸發和開關控制信號接入口
.COM，繼電器輸出公共端
.NO，繼電器輸出常開端
.Vin，電壓入 (0~10V) 控制轉速

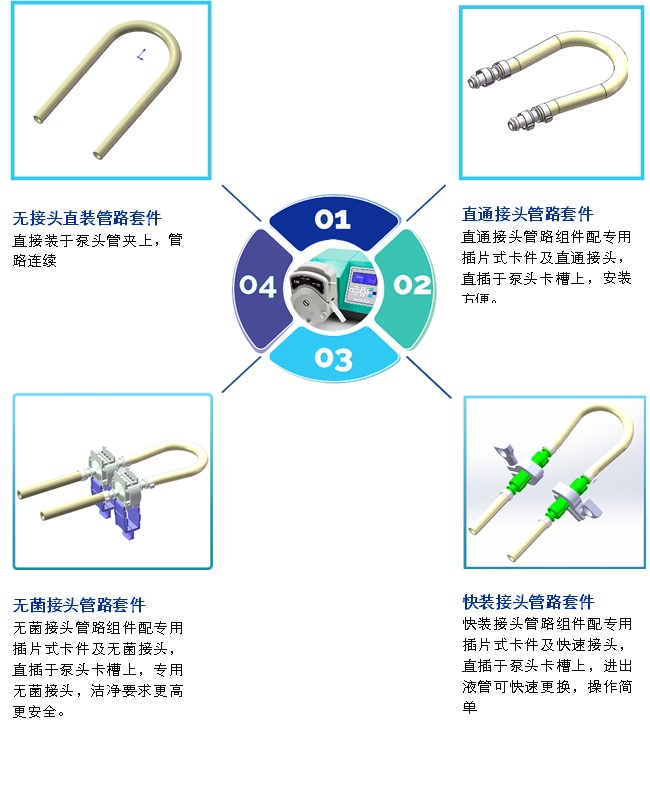

多種裝管方式，滿足您的需求
一次性使用管路套件始終固定在泵頭相同位置 — 泵頭卡槽處 — 保證每次連接穩固一致。此外，一次性管路套件有四種接頭可選（包括無接頭型、直通型、快裝型、無菌型），同時可根據客戶要求進行定制，所有組件均在 ISO 十萬級潔凈室中制造。
